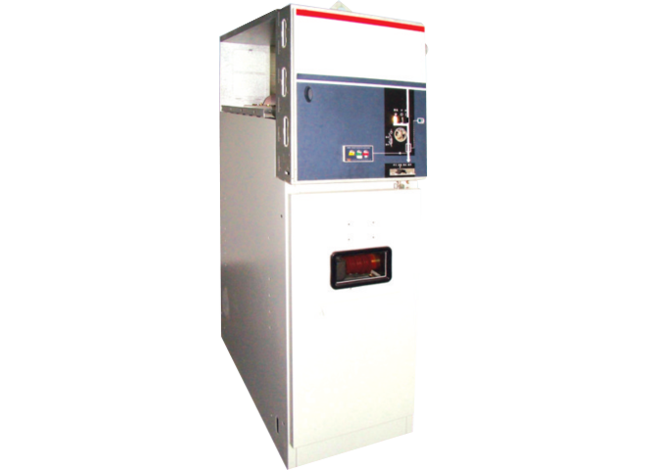

環網柜HXGN-12型金屬封閉開關設備
成功應用案例 +
產品說明：
我公司生產的10kV，HXGN-12型金屬封閉開關設備，是專門針對箱變高壓側保護的主流供電設備，最大電流1250A，有以下幾個突出的特點：
1)箱型固定式結構，五防聯鎖安全可靠。
2)經燃弧試驗驗證，外殼防護等級高。
3)采用負荷開關和熔斷器組合保護變壓器，更換熔絲方便。
4)可以配置SF6型負荷開關或FZN系列真空負荷開關。
技術參數
|
序號 |
產品技術參數 |
HXGN-12產品 |
|
|
1 |
額定電壓 |
6KV,12KV |
|
|
2 |
額定電流 |
630A |
|
|
3 |
斷路器機械壽命(VS1) |
10000次以上 |
|
|
4 |
斷路器回路電阻（1250A） |
低于40微歐 |
|
|
5 |
結構形式 |
箱型固定式 |
|
|
6 |
外形尺寸 |
500*1000*1600 |
|
|
7 |
爬電距離 |
大于240mm |
|
|
8 |
低溫環境（極限溫度） |
-25℃ |
|
|
9 |
污穢等級 |
防塵免維護型 |
|
|
10 |
電氣間距 |
125mm（最小處）分支母線：圓形母線方式 |
|
|
11 |
電纜接線高度 |
600mm |
|
|
12 |
安裝方式 |
可靠墻安裝 |
|
